Postingan kali ini fatur akan ngasi cara bagaimana menyalakan lampu neon dengan batre Handphone yang bervoltase 3.5v . Lumayan buat lampu darurat pas mati lampu .
Apa saja yang harus disiapkan untuk membuat Joule Thief ini?
Bahan dan komponen yangdiperlukan pertama adalah travo bekas 500mA yang belum rusak atau belum terbakar, intinya travo masih bisa dipakai, yang baru juga bisa kalau ada , disini sebagai contoh ada dua cara merangkai Joule Thief dengan travo 5 Amphere dan travo kecil.
Komponen yang di perlukan :
Menggunakan travo 500mA

1 . Travo 500mA atau bekas booster TV

2 . TR MJ2955

3 . Resistor 100k

4 . Batre 3.5v

5 . Lampu TL

menggunakan travo 5 Amphere

1 . Travo 5A

2 . TR MJ2955

3 . Baterai 6v

4 . Resistor 100k

5 . Lampu TL

Sekarang kita rangkai komponenya . Rangkai semua komponen seperti gambar di bawah .


Cara merakit atau merangkai Joule Thief adalah:

Pertama kita sambungkan dulu kabel dari travo, rangkaikan dengan resistor dan transistor sesuai skema utama diatas, kemudian sambungkan lampupada rangkaian, dan yang harus di ingat adalah jangan dulu menyambungkan bagian batre ke rangkaian sebelum semua rangkaian utama sudahterpasang. Jika semuanya sudah terpasang dengan benar sesuai skema (basis, kolektor,emitor transistor harus tepat) dan tidak ada yan terlewat, maka kita tinggal siap-siap untuk menyambungkan tegangan baterai tersebut.





Pada proses pemasangan atau penyambungan batre padarangkaianJoule thief harus sekali/sekaligus, dan tidak boleh dicopot sambung dulu, misalny setelah menempelkan kabe batre lalu dilepas lagi, jadi aga trik ini berjalan dengan bagus kita pasang langsung jangan dilepas batre nya, apabila diputus sambung kadang gak nyala lagi dan harus diakali dari travo nya.

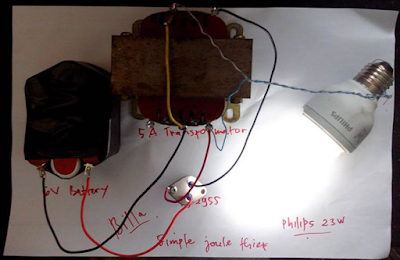

Dan gambar di bawah adalah hasilnya . Hanya denga batre Hp bisa buat menyalakan lampu TL .

Selamat berkreasi
